活塞5航空發動機實訓臺使用說明書
一、功用
活塞式航空發動機實訓臺能夠直觀的了解航空活塞發動機的基本結構及特征、主要附件安裝及傳動，了解發動機主要部件基本結構和主要附件的位置外形及功用，深入理解航空活塞動力裝置的基本組成及工作原理，熟悉發動機性能。用于發動機進行活塞或附件的拆裝練習。

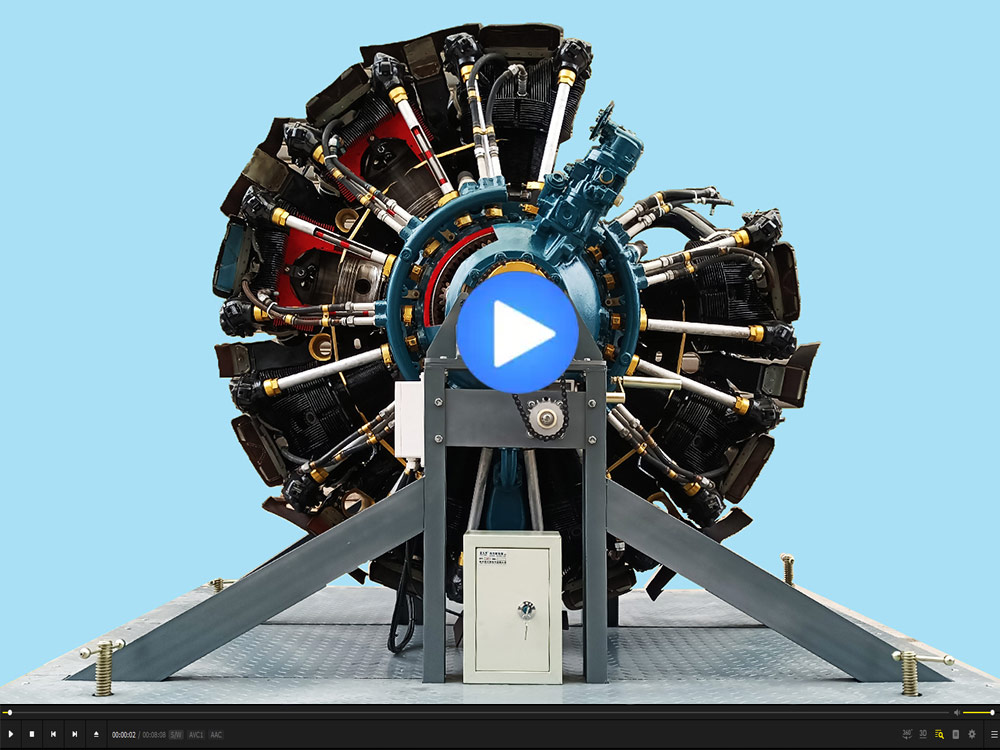

我們看到的是活塞5發動機，這是它的整體展示，為了便于觀察，深入理解，我們將活塞5發動機進行了解剖，這是它的的橫面解剖
二、主要技術指標
體積尺寸：長2000mm寬1900mm高1600mm
工作電壓：交流220V。
三、設備組成
活塞式航空發動機實訓臺由可移動臺架、氣缸展臺、發動機組成。
可移動臺架：由支架、底板、萬向腳輪、可升降地腳、防塵罩等組成。
機械運轉模擬系統：由減速機等組成。
光電模擬系統：由電源適配器、開關控制盒、橘黃色燈帶（模擬新鮮油氣混氣體）、白色閃爆燈（模擬電火花）、紅色指示燈（模擬油氣燃燒）、紅色燈帶（模擬燃燒后廢氣）。
氣缸展臺：展臺桌、氣缸（解剖開）、活塞、防塵罩等組成
發動機：活塞-5 發動機。
四、操作方法
（一）機械運轉模擬系統：

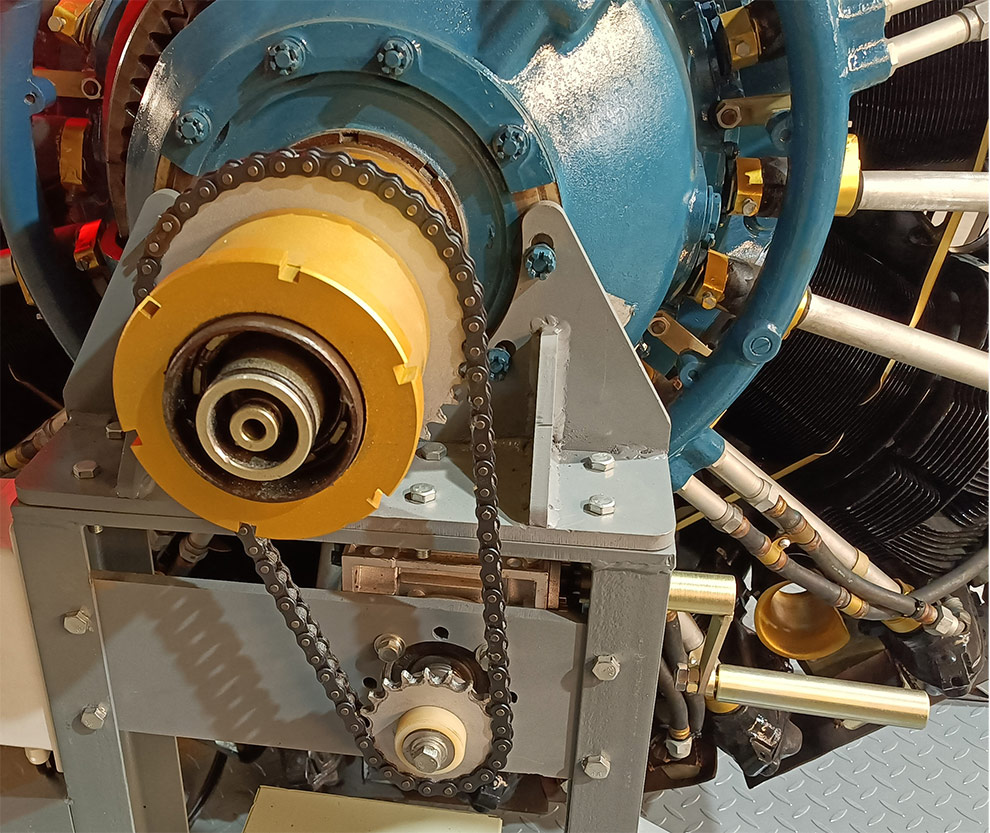

1.轉動減速機的搖把，通過鏈條帶動發動機輸出軸旋轉模擬發動機運轉過程。

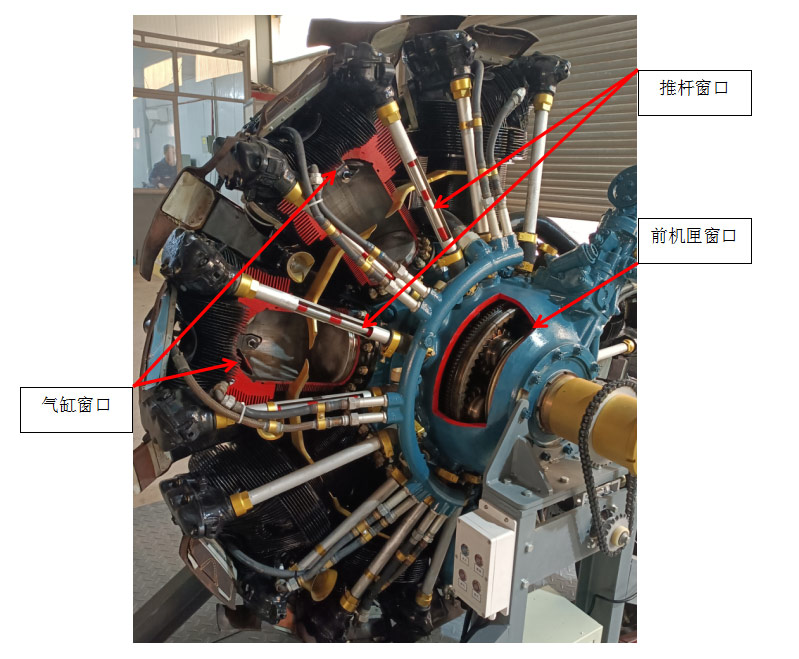

2.通過氣缸的窗口，觀察活塞、進氣門、排氣門的運動過程。
通過兩個氣缸窗口，觀察活塞依次運動的關系。
3.通過進氣門、排氣門推桿窗口以及前機匣的窗口觀察進氣門、排氣門運動過程。
4.通過9號氣缸窗口觀察曲軸、連桿運動過程。
（二）光電模擬系統：
活塞-5 式航空發動機一個工作循環依次是進氣沖程、壓縮沖程、膨脹沖程和排氣沖程。通過光電效果形象模擬從進氣口流經氣缸、燃燒室點火、燃燒，再?gòu)呐艢饪诹鞒龅墓ぷ鬟^(guò)程。

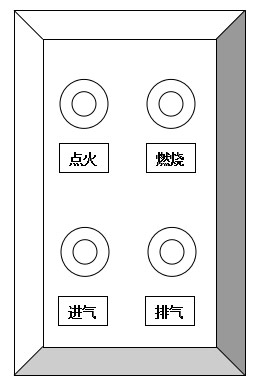

控制盒安裝在發動機輸出軸支撐架側壁上。
具體操作方法：
1.接通交流220V電源。
2.“進氣”開關，打開時，進氣管附著的橘黃色燈帶條燃亮，模擬新鮮的汽油和空氣的混合氣體，流向氣缸。
3.“點火”開關，打開時，氣缸內白色閃爆燈燃亮，模擬火花塞產生的電火花。
4.“燃燒”開關，打開時，氣缸內紅色燈燃亮，模擬油氣混合氣體在氣缸內燃燒。
5.“排氣”開關，打開時，排氣管附著的紅色燈帶條燃亮，模擬燃燒后的廢氣便通過排氣門向外排出。
（三）氣缸展臺：

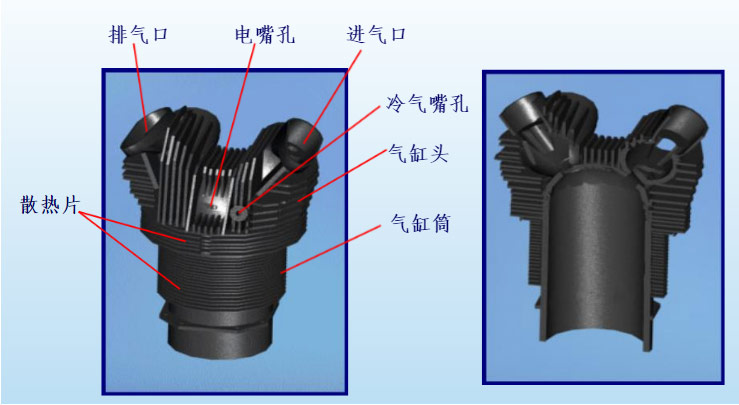

缸體的內部結構的展示。
五、安全注意事項
1.本設備的操作者使用前必須詳細了解本說明書。
2.臺架放置到位后，固定好地腳。
3.連接好電源。
4.轉動減速機時，禁止將手或其他物品放入各窗口內，避免夾傷和損害裝備。
5.使用完畢，斷開電源，收好電源線，罩好防塵罩。
